研發人員選擇熱像儀要注意的7個問題，迎來終結篇啦！

小菲課堂｜選擇紅外熱像儀進行研發時，需要思考的7個問題（上）

小菲課堂｜選擇紅外熱像儀進行研發時，需要思考的7個問題（中）

下面小菲就繼續剩下的關鍵三點

5、需要什么樣的溫度分析報告？

到目前為止，我們主要關注紅外熱像儀硬件和數據采集的考慮，但這實際上只是系統解決方案的一半。另一半是數據分析和報告生成（數據共享）。下面，我們將重點定義某些應用程序需要哪種形式的數據分析，以及哪些方法可用于與同事和客戶共享數據。

數據分析

FLIR的溫度校準功能讓紅外熱像儀能提供每個像素的溫度值，以開爾文度（K）、華氏度（℉）和攝氏度（℃）為單位。顯示圖像是一個很好的方式來快速查看目標物體的是高溫或低溫位置。但圖像增強、圖像幀減法、發射率調整和繪制圖表與圖形的技術可能會更有用，其幫助人們真正了解目標物體上發生的熱變化。

熱成像中使用的最基本工具是圖像增強，來調整圖像調色板的水平和跨度。這可以讓你增強圖像對比度并繪制出細微的溫差。此外，F(xiàn)LIR分析和報告軟件允許從增強圖像中減去基線圖像，可以去除任何反射的環境溫度并暴露極小的溫度差異。這項技術對于反射率較低或輻射率較低的物體至關重要。

其他重要工具允許在圖表或圖形中繪制數據。示例包括：直方圖、曲線剖面圖和溫度與時間圖。這些圖形和圖表有助于描述目標熱分布和溫度隨時間的變化。

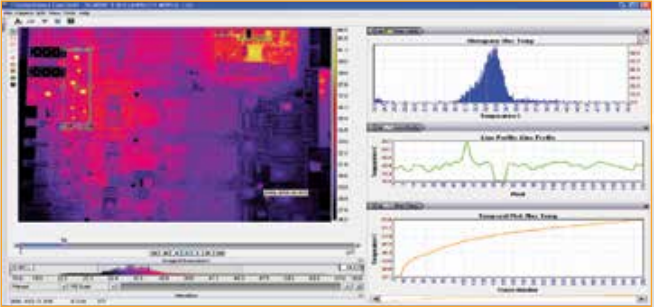

生成報告的數據分析軟件工具示例

在研發項目的某個階段，收集和分析的數據會需要與其他人共享。例如，您可能希望與同事共享原始數據以進行其他分析，或與客戶共享分析結果。因此，為了有效使用您的結果，了解您將與誰共享數據以及他們所需的格式至關重要。

在許多情況下，需要使用第三方軟件（如MatLab或Excel）進行自定義數據分析。有一個IR軟件包，允許數據導出到例如.CSV文件中，就非常適合在Excel或Matlab中使用。同樣，長時間收集的數據最好作為數據日志文件共享，其中數據以文本文件或電子表格文件格式導出。同樣，這對于導入第三方軟件解決方案進行進一步分析非常理想。

對于管理層和客戶而言，可以插入電子郵件、幻燈片或文字處理文檔中的靜態圖像或電影文件最能說明IR分析結果。因此，必須能夠?qū)R序列視頻中的圖像導出為靜態圖像的.JPG或.BMP文件，將視頻導出為.AVI或.WMV文件。

超幀

超幀技術涉及在四個不同的溫度范圍內循環使用的紅外熱像儀，并從每個溫度范圍連續捕獲數據。然后，F(xiàn)LIR ResearchIR等軟件可以將這些數據作為單獨的視頻文件(每個溫度范圍對應一個視頻文件)呈現，或?qū)⑦@些視頻文件合并為單個擴展的溫度范圍超幀視頻。超幀技術只適用于某些熱像儀和軟件。想要詳細了解的小伙伴戳這里：小菲課堂｜FLIR超幀技術——打破限制成就高質量熱圖像

5、需要哪些額外的附件？

設備檢測要求可能超出對紅外熱像儀和軟件的需求。例如，您可能需要一個保護外殼，以便在惡劣或苛刻的環境中使用熱像儀。安全要求可能會迫使您在遠離熱像儀的地方工作，這就需要遠程操作系統。在這些和其他情況下，從紅外熱像儀供應商那里購買配件是至關重要的，因?yàn)樗麄兛梢蕴峁┤捉鉀Q方案。

為了在戶外或制造環境中安裝熱像儀，您可能需要一個帶有特殊紅外窗口的外殼，該外殼針對特定熱像儀和探測器進行了優化。另一個需要考慮的問題是：熱像儀是否能在需要特殊紅外窗口的環境內或其他加壓外殼內觀察？在這兩種情況下，您都需要確保獲得的窗口對探測器的靈敏度波段具有良好的透射，并具有抗反射涂層。FLIR提供了計算最適合您需求的材料類型、尺寸和厚度的工具。FLIR還為大多數熱像儀提供現成的外殼，創造了真正的開箱即用的解決方案。

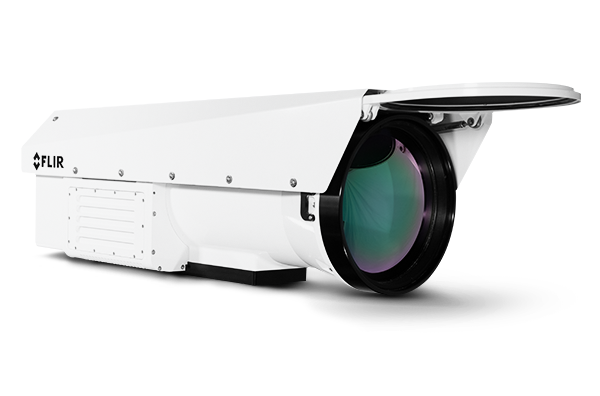

帶有保護外殼的FLIR RS8500

另一個常見附件是電纜延長線，用于熱像儀與操作員相距很遠的情況。比如，如果熱像儀安裝在比較危險的附近測試跟蹤支架上。在這種情況下，您可以使用以太網、Firewire或Cameralink連接到光纖擴展器，以便在必要時以全幀速率傳輸熱數據數英里。FLIR也有配套的解決方案，幫助您節省時間和金錢，并消除了構建集成測試系統的猜測工作。

在構建最終熱成像系統時，可選附件還有許多其他考慮因素。在定義紅外系統要求時，請務必考慮測試環境，并注意哪些附件可能有幫助。無論是適當?shù)墓鈱W(xué)器件、延長的電纜長度、熱像儀支架、保護外殼還是數據系統，F(xiàn)LIR都致力于通過廣泛的產品和第三方來源的信息幫助您解決問題。

7、FLIR提供哪些支持和培訓？

與其他精密儀器一樣，紅外熱像儀提供了廣泛的功能。應用程序和工廠支持對于充分利用熱像儀系統變得非常重要。支持工作可能像提供訂單交貨細節那樣常規，也可能像描述反射目標的溫度測量技術那樣復雜。當事情未按計劃進行時，當需要維修時，當需要培訓時，F(xiàn)LIR總是在你的身邊。

比如，我們?cè)谏虾ＴO(shè)立了可以為熱像儀標定的專業實驗室，專門為廣大菲粉們提供熱像儀的標定服務。

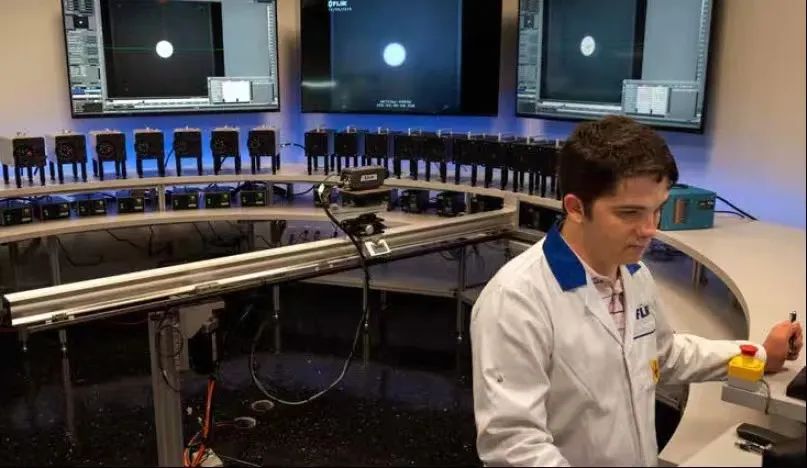

FLIR工作人員幫您標定FLIR熱像儀

Teledyne FLIR還提供全球唯一一家通過ISO9001:2000質量管理標準認證的培訓中心——ITC紅外培訓。在這里不僅能夠系統學習熱成像相關的技術知識，還能現場使用FLIR熱像儀進行實訓，包括各種練習，講師對熱圖、草圖和簡要圖標進行分析，以描述性的方式對理論部分進行闡述等。

專業講師進行深度授課                                      實訓操練

選擇紅外熱像儀時，我們一定要考慮好需求，選擇最適合自己的得力工具 。
