電氣設備安裝檢驗是指按照相關技術標準、規范和設計文件，對電氣設備安裝過程中的各個環節進行檢查、測試和驗證，以確保其符合安全、性能、可靠性和法規要求的一系列技術活動。檢驗貫穿于設備安裝前、安裝中及安裝后的整個過程。
《低壓電氣裝置 第6部分：檢驗》GB/T 16895.23/IEC 60364-6和《交流1000V和直流1500V及以下低壓配電系統電氣安全 防護措施的試驗、測量或監控設備》GB/T 18216.X/IEC 61557-X，對低壓電氣設備進行初次安裝和定期檢驗提出了明確的測試要求。
福祿克全新推出的Fluke 1670系列多功能安裝測試儀，專為低壓電氣設備的安裝測試設計，滿足相關IEC和GB標準，提供專業、安全和符合法規要求的測試。
設備安裝測試項目

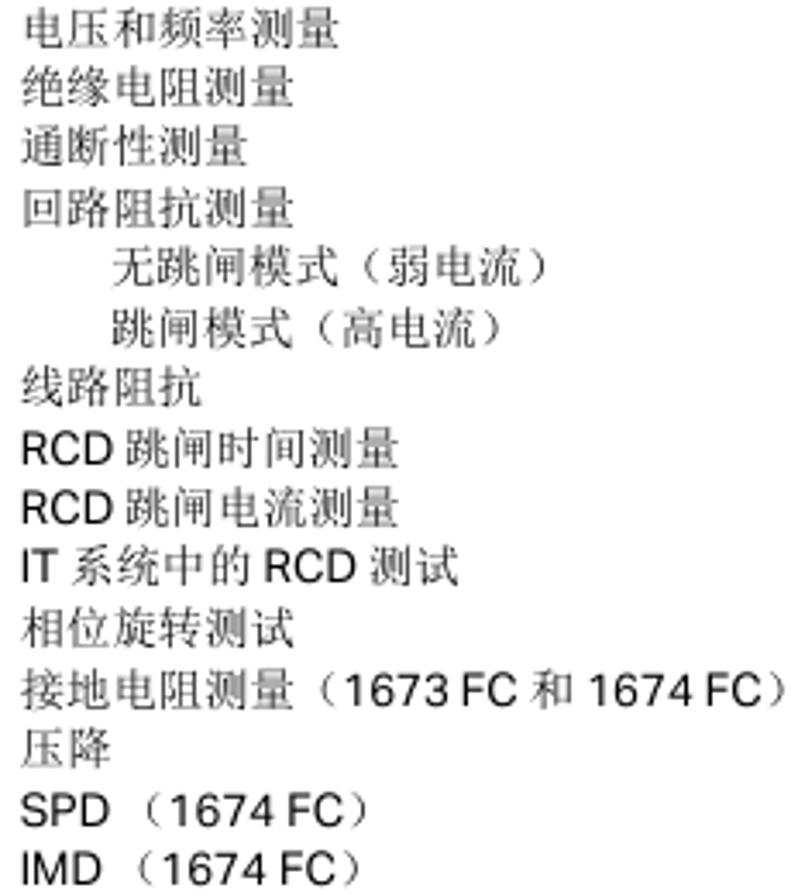

Fluke安裝測試儀支持的主要測試項目

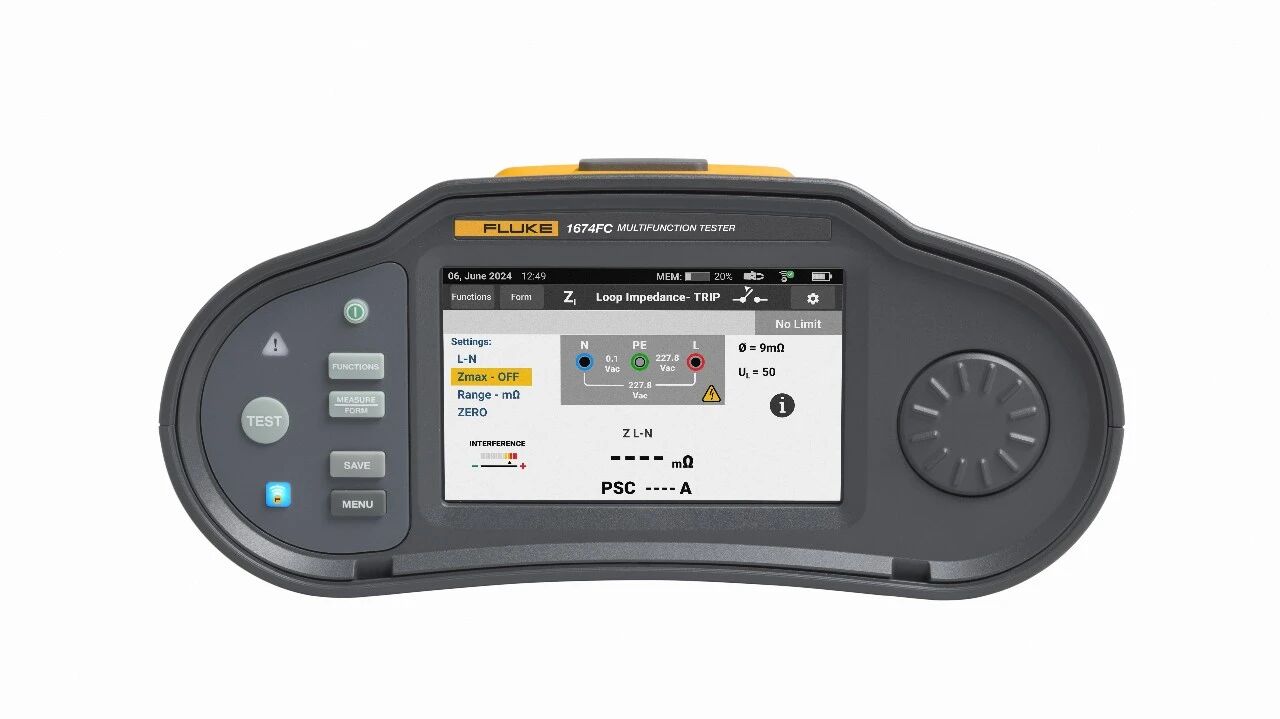

Fluke 1670系列 多功能安裝測試儀
專為電氣設備安裝驗證設計，符合IEC 60364-6和所有相關的本地安裝測試標準
簡化的用戶界面和測試設置，提高30%的測試效率
支持TruTest數據處理軟件，快速創建符合地區報告標準的證書
CAT III 600V CAT IV 300 V 安全等級，確保測量安全
應用場景
1、導體連續性測試
導體的連續性是電氣安全的重要組成部分，尤其是在接地系統中，確保漏電流能夠有效導入大地，從而保護設備和人員的安全。

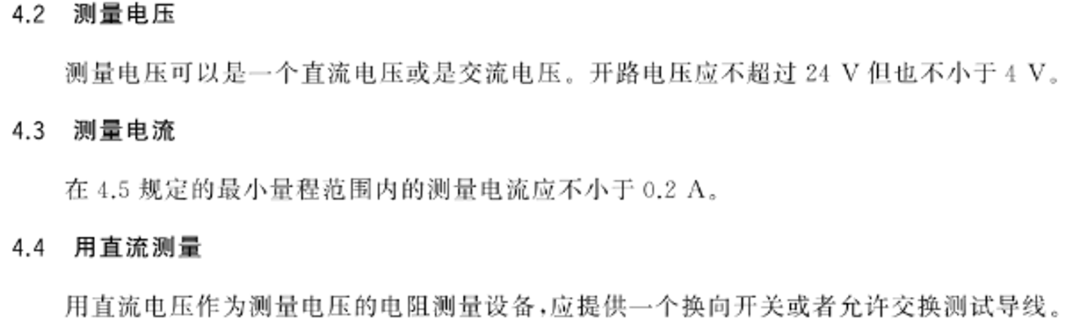

導體連續性測試要求

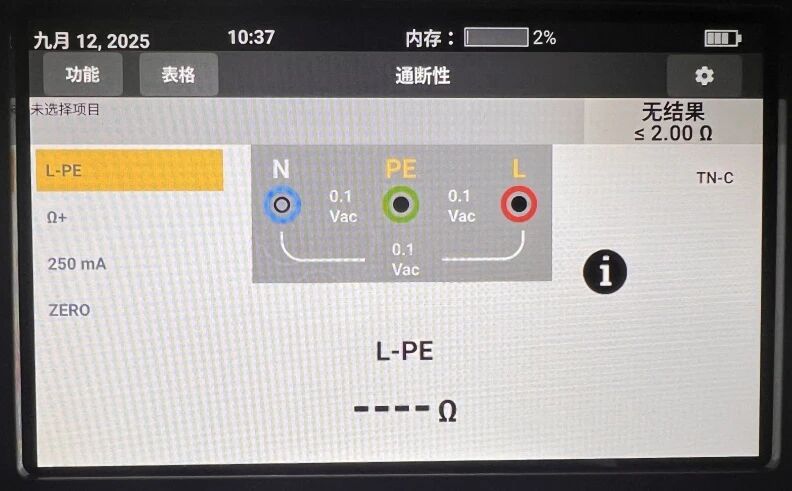

Fluke安裝測試儀通斷性測試界面
Fluke安裝測試儀滿足標準對于導體連續性測試中≥200mA電流和換向測試等要求。
2、絕緣電阻測試
絕緣指的是利用不導電的物質將帶電體隔離或包裹起來，防止電流向不該流動的地方流動。
良好的絕緣是確保設備正常運轉、保護人員安全和預防電氣火災的關鍵。

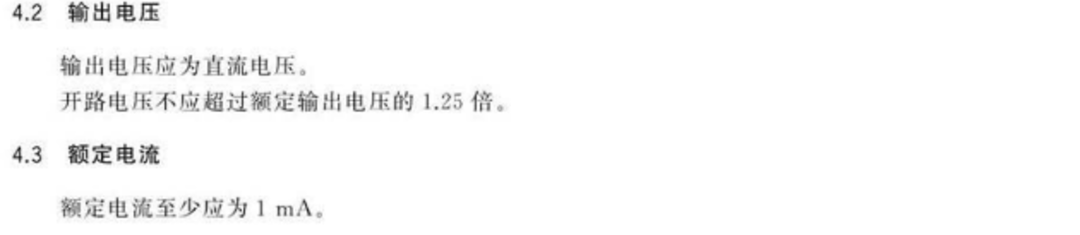

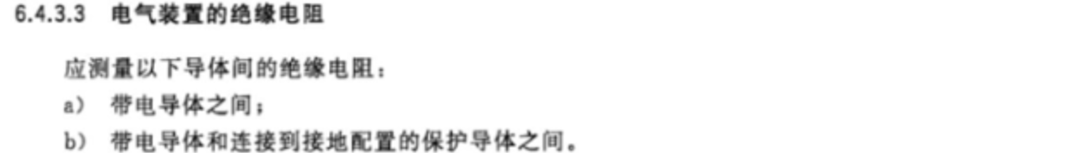

絕緣電阻測試要求

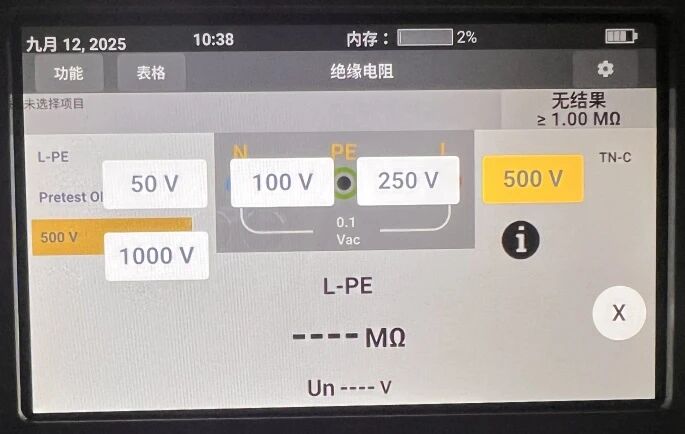

Fluke安裝測試儀絕緣電阻測試界面
Fluke安裝測試儀滿足標準對于絕緣電阻測試中輸出電壓和額定電流等要求。提供50-1000V多擋位絕緣測試電壓，滿足低壓電氣設備的絕緣測試要求。
3、漏電保護器（RCD）測試
在低壓電網中安裝剩余電流動作保護器（簡稱為RCD）是防止人身觸電、電氣火災及電氣設備損壞的一種有效的防護措施。RCD在初次安裝和長期使用后，需對其感知設計故障電流的能力進行驗證，確保RCD在遇到真實故障時可以正常動作。

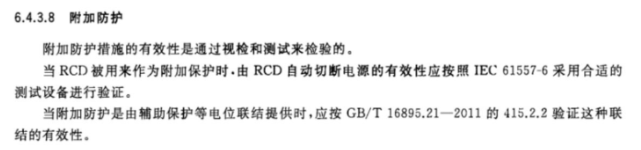

RCD測試要求

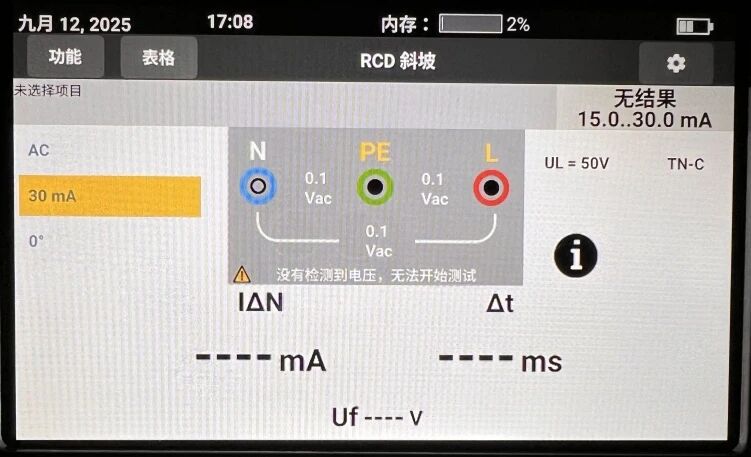

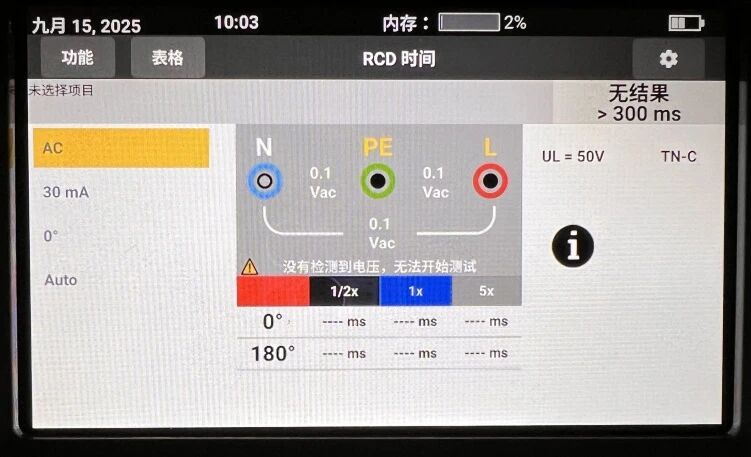

Fluke安裝測試儀RCD測試界面
Fluke安裝測試儀滿足標準對于RCD測試中跳閘時間和跳閘電流等要求。
4、接地電阻測試
接地裝置將電工設備和其他生產設備上可能產生的漏電流、靜電荷以及雷電電流等引入地下，從而避免人身觸電和可能發生的火災、爆炸等事故。在接地裝置安裝后和定期的測試，以確保其處于正常工作狀態。

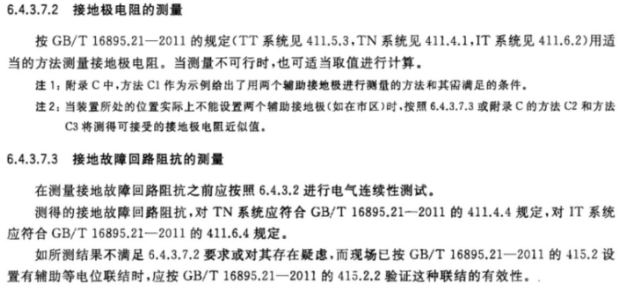

接地電阻測試要求

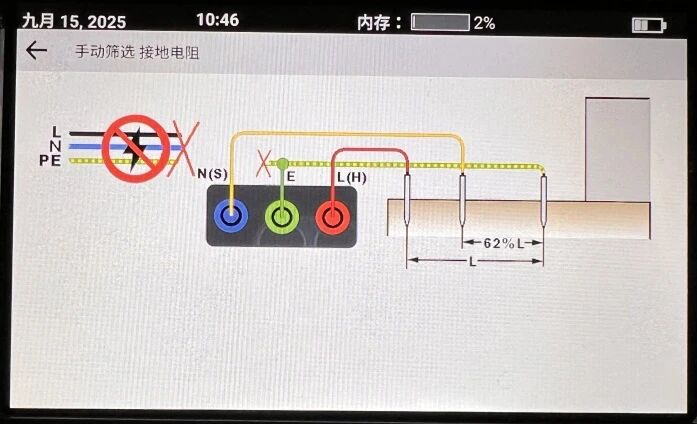

Fluke安裝測試儀接地電阻測試界面
（左圖：接地極電阻；右圖：接地回路阻抗）
Fluke安裝測試儀滿足標準對于接地電阻測試中接地極電阻測量和接地回路阻抗測量等要求。其中接地回路阻抗測量需搭配Fluke 1630-2 FC接地環路電阻測試鉗表。
Fluke 1630-2 FC接地環路電阻測試鉗表
用于快速、安全地測試室內/室外接地回路電阻，支持使用無輔助極測量法
無需斷開接地棒，即可測量交流漏電
在惡劣環境的現場，重型鉗口仍可保持精準耐用
CAT IV 600 V 安全等級，確保測量安全
5、其他功能測試（IMD/SPD）
電涌保護裝置 (SPD) 或避雷器用于吸收超過額定值電壓并可能損壞已安裝設備的高壓峰值浪涌。
IT系統由于其結構的特殊性，導致其在絕緣故障初期無明顯異常表現，因此需要絕緣監測設備（IMD）監控電路健康狀態。
針對以上電氣線路和設備中的保護性功能裝置的測試，目的是確保該類設備的安裝符合要求，驗證裝置能否正常工作。

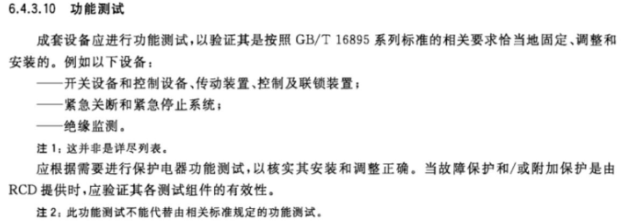

功能測試要求

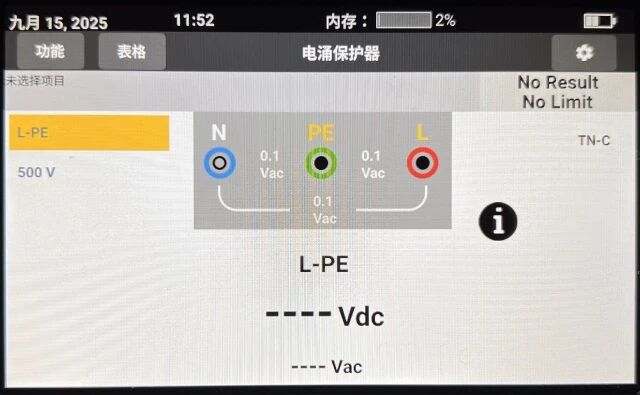

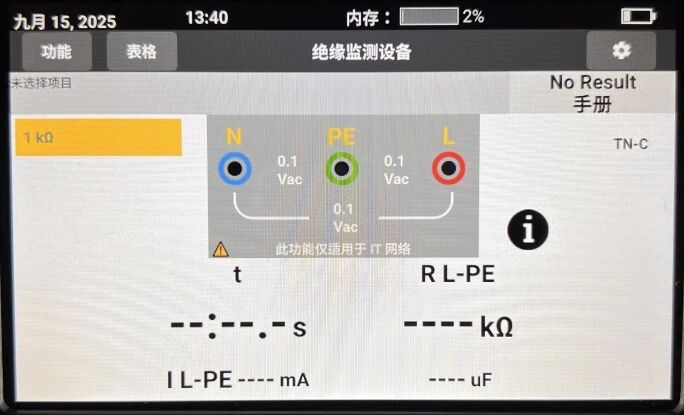

Fluke安裝測試儀功能測試界面
（左圖：SPD測試；右圖：IMD測試）
結語
電氣設備安裝檢驗是連接安裝施工與安全投運之間的關鍵質量與安全橋梁。它不僅是技術層面的必要工序，更是法規、安全和經濟效益的綜合體現。忽視安裝檢驗或執行不嚴，會埋下嚴重的事故隱患，可能導致災難性后果。
因此，在任何電氣工程項目中，都必須由具備資質的專業人員，嚴格執行系統化、規范化的安裝檢驗程序。福祿克為電氣設備的安裝檢驗提供專業、安全和符合法規要求的測試工具，幫助工程師更為高效和安全地完成安裝檢驗工作。
