前言
變壓器是電力系統中最關鍵、最普遍、最昂貴的設備之一，被譽為“電力系統的心臟”。其重要性體現在整個電力“發、輸、配、用”的每一個環節。
變壓器的預防性運維可顯著降低嚴重的故障風險，延長設備壽命，進而提高整體供電系統的穩定性。因此，在《電力設備預防性試驗規程》DL/T 596-2021中明確要求需要對變壓器進行定期運維。
應用場景
1、溫度檢測
變壓器的壽命直接與溫度掛鉤，“熱”是其最核心的敵人。異常升高的溫度將導致變壓器內部的絕緣材料和絕緣油的性能加速老化，進而引發可能的嚴重事故。因此，定期對變壓器進行溫度巡檢，及時發現異常發熱，將隱患扼殺在萌芽階段。

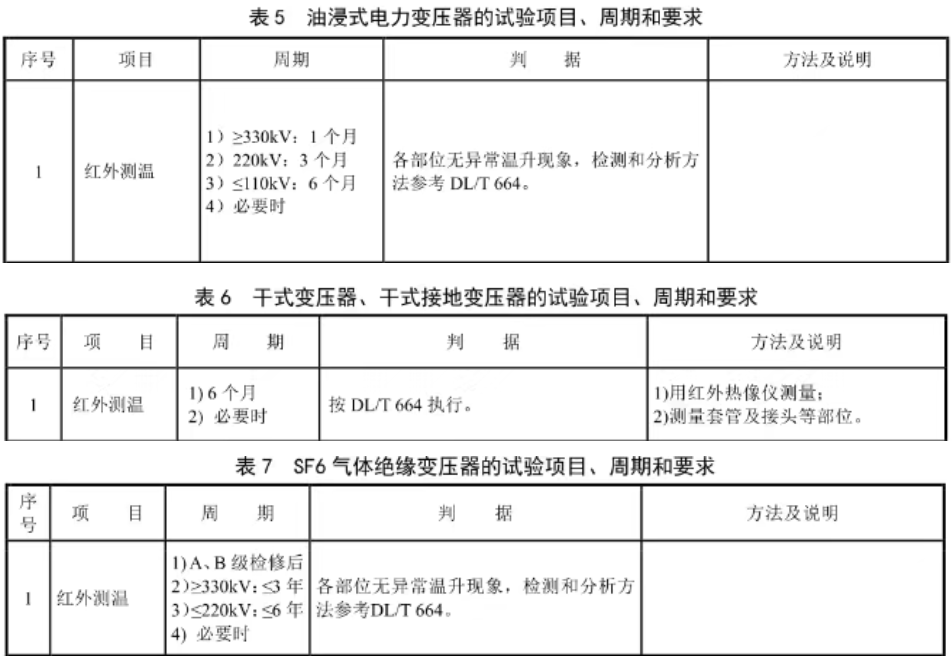

不同類型變壓器的溫度測試要求
上表中推薦使用紅外熱像儀對變壓器的套管和接頭等部位進行溫度測試。

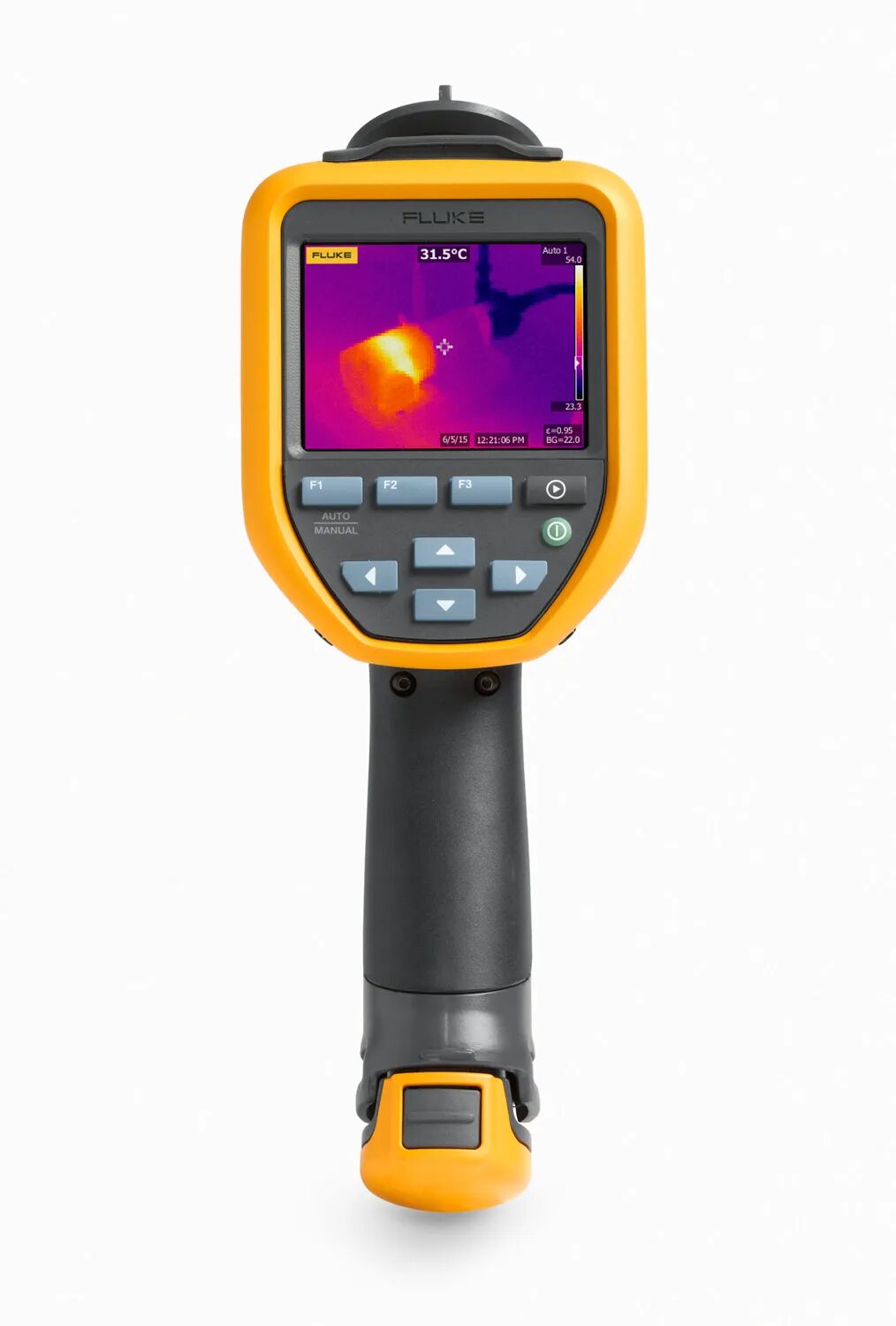

Fluke Tis 20+ MAX紅外熱成像儀
120x90紅外分辨率，-20°C至400°C溫度測量范圍
IR-Fusion紅外和可見光融合技術，為紅外圖像增添可視細節
Fluke Connect? Asset Tagging幫您自動整理和歸檔熱圖像

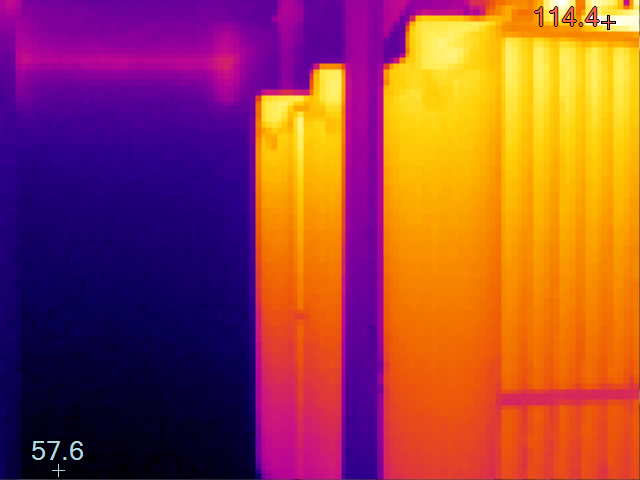

Tis 20+MAX變壓器熱像圖
2、鐵芯和加夾件的接地電流測試
變壓器的鐵芯和加夾件的接地故障將導致變壓器內部產生異常電流，進而造成局部過熱、絕緣失效，嚴重時將導致變壓器失效。因此，定期對這些部件的接地電流進行測試，是確保變壓器的健康運行的關鍵環節。

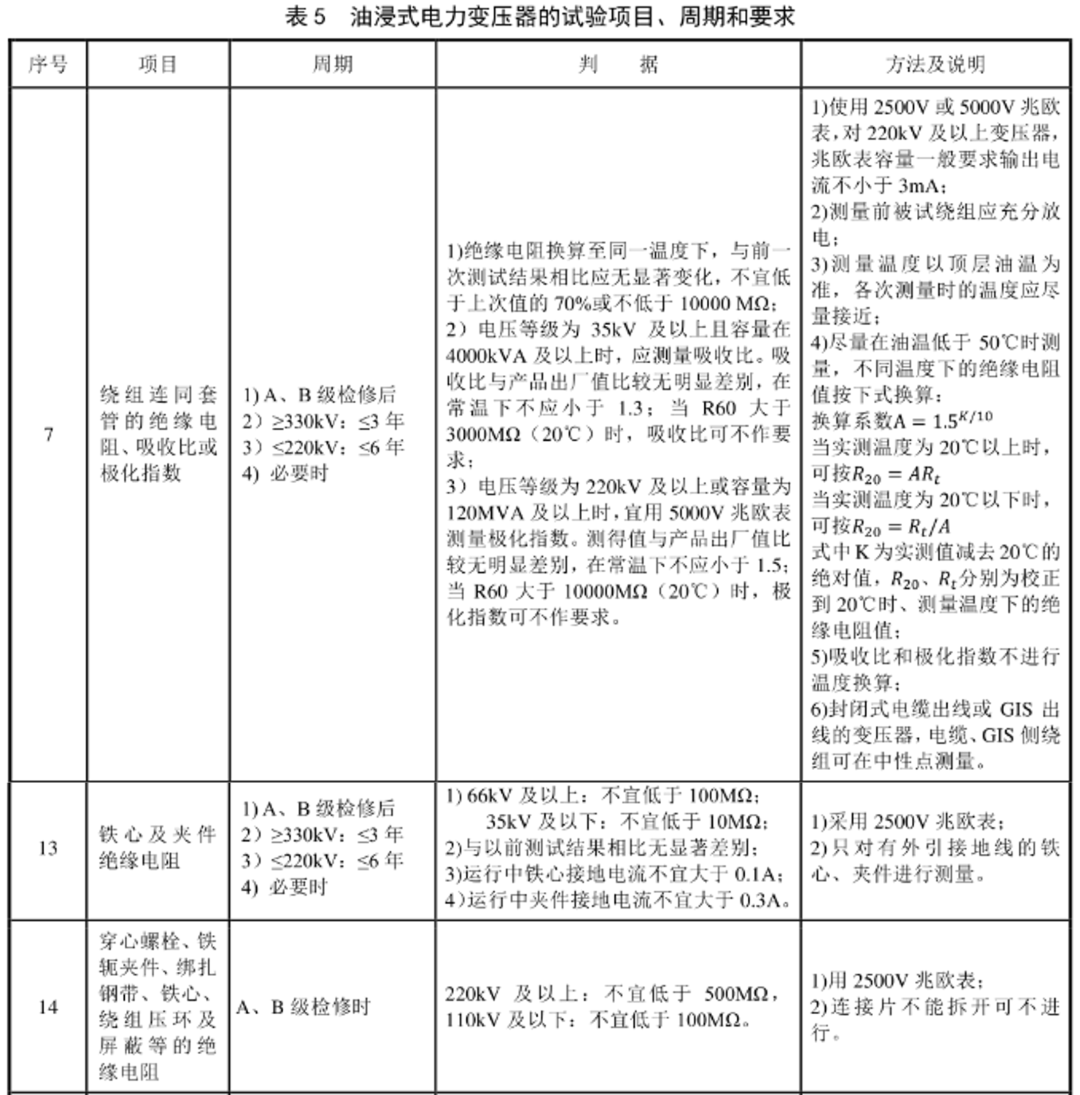

變壓器鐵芯和加夾件的接地電流測試要求
上表中要求接地電流不得超過100mA，因此，在對這種小電流進行測試時，可以使用高精度的鉗形表進行測試。

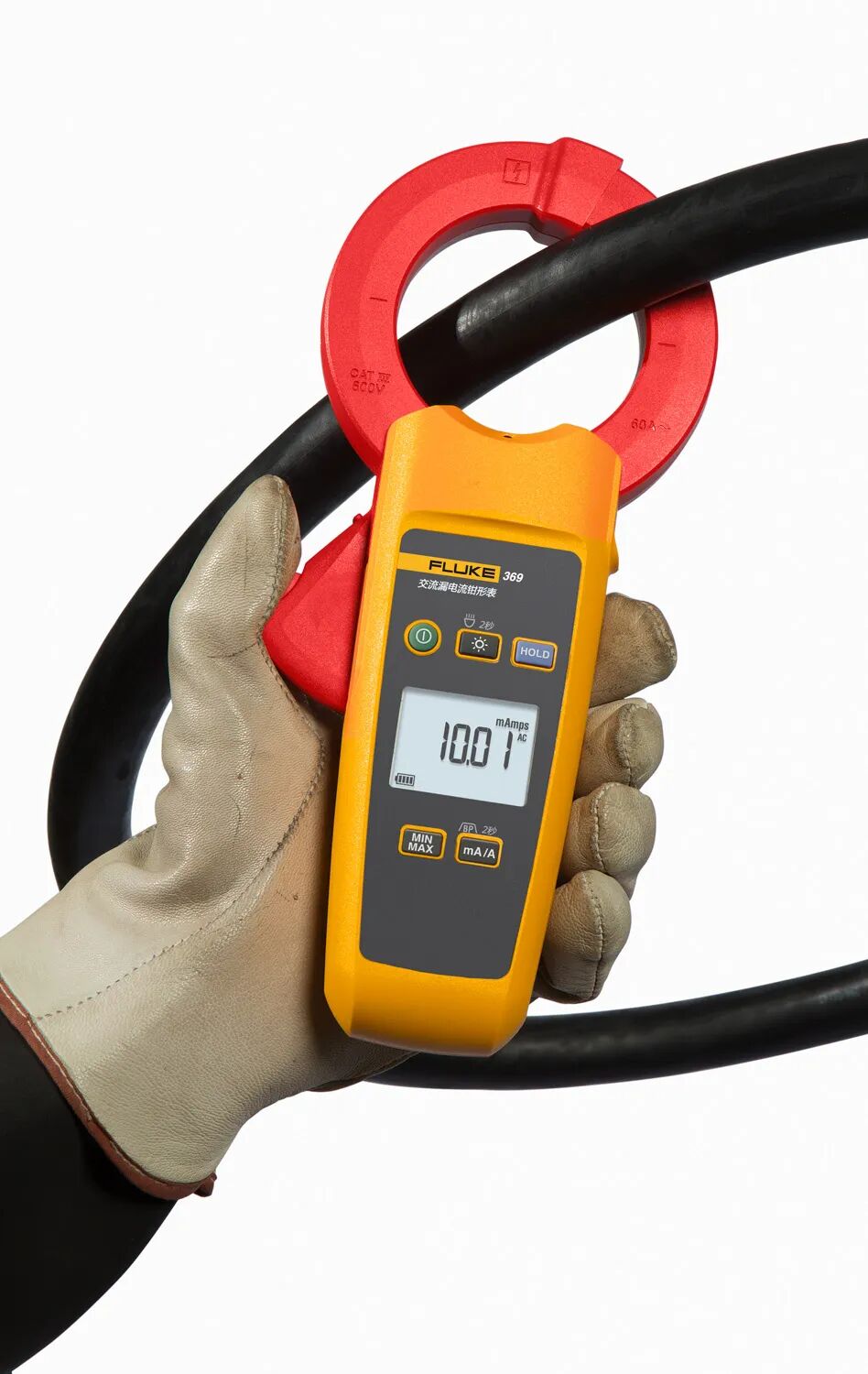

Fluke 369FC 微安級真有效值漏電流鉗表
最高分辨率可達1μA，60A最大量程
內置濾波器，過濾非工頻信號干擾
61mm大尺寸鉗口，滿足多種尺寸接地線路測試
CAT III 600 V安全等級鉗形表，確保測量安全
03
絕緣測試
絕緣性能是確保變壓器能否健康運行的最重要的參數之一。定期的絕緣測試可發現早期的絕緣性能下降并及時應對，避免變壓器的意外事故（絕緣擊穿、爆炸）。

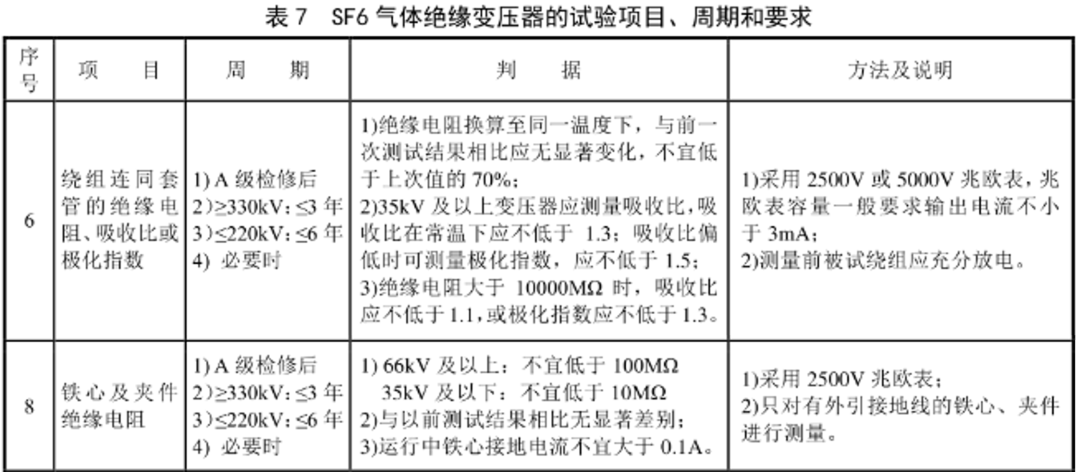

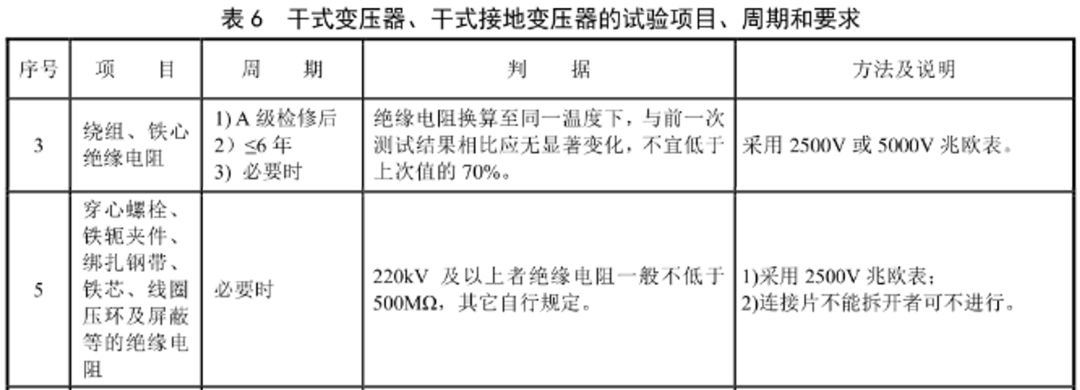

不同類型變壓器的絕緣測試要求
參考上表中的要求，變壓器的絕緣測試需定期在2500V或5000V的測試電壓下進行。并且部分測試中需要對變壓器的介質吸收比和極化指數進行測試。

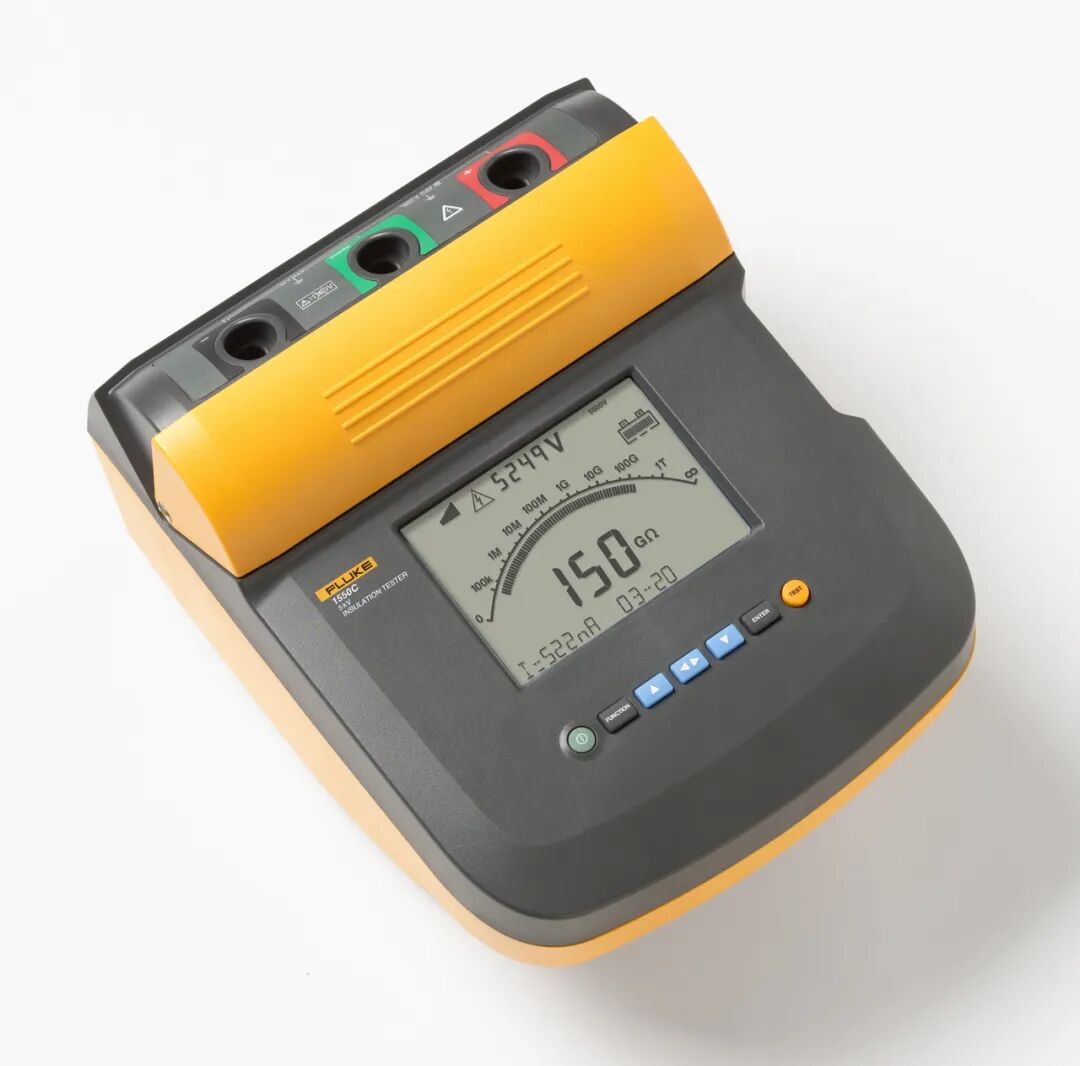

Fluke 1550C 5000V絕緣電阻測試儀
支持250至5000V多絕緣電壓擋位，最大1TΩ量程
支持極化指數(PI)，介質吸收比(DAR/DAR [CN])，充分滿足變壓器的絕緣測試要求
CAT III 1000 V, CAT IV 600 V安全等級
結語
變壓器是電力系統的“心臟”，是實現電能高效傳輸、安全分配和電網互聯的核心樞紐，沒有它，現代電力系統將無法運轉。福祿克為電力行業提供專業的電氣運維工具，幫助工程師和運維人員更為高效和安全地完成變壓器的運維工作。
